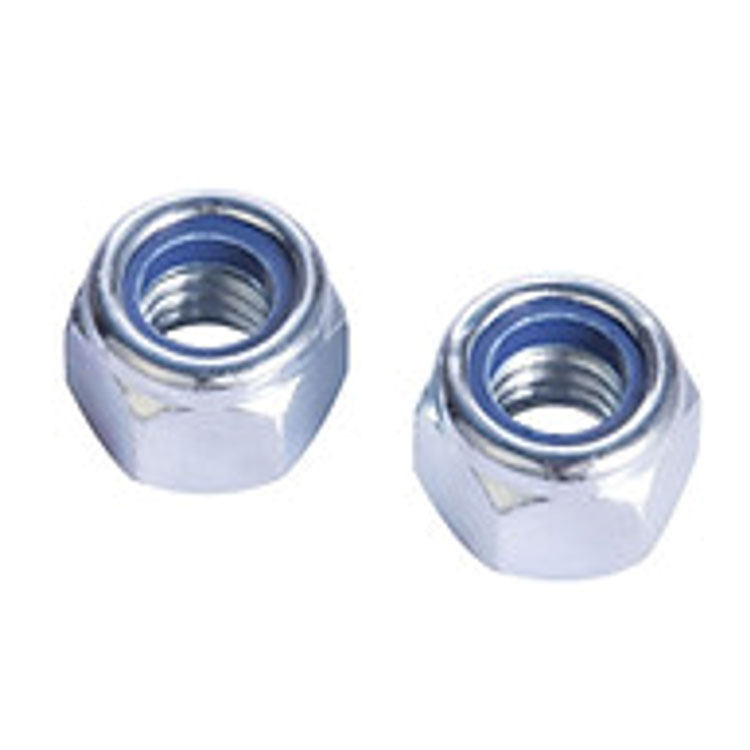

Controdadi con inserto in nylonsono una delle soluzioni di fissaggio più utilizzate per prevenire l'allentamento dei bulloni in caso di vibrazioni, urti o carichi dinamici. Offrono un'alternativa semplice, affidabile ed economica ai metodi di bloccaggio più complessi come adesivi, filettature deformate o dadi a corona con coppiglie.
Il design è semplice ma molto efficace:
Un anello di nylon di alta qualità (tipicamente nylon 6/6) è inserito in modo permanente nella parte superiore o centrale del foro filettato del dado.
Il diametro interno di questo anello in nylon è leggermente più piccolo del diametro principale della filettatura del bullone accoppiato.
Quando si avvita il bullone, le filettature del bullone tagliano e comprimono l'anello di nylon, creando uno stretto accoppiamento con interferenza.
Questa interferenza genera una pressione radiale continua contro le filettature dei bulloni, che produce una resistenza di attrito costante che si oppone all'allentamento rotazionale.
A differenza dei dispositivi di bloccaggio meccanici (ad esempio rondelle di sicurezza o fascette), questo sistema non si basa su componenti esterni: l'azione di bloccaggio è integrata nel dado stesso.
Controdadi con inserto in nylonfunzionano eccezionalmente bene in ambienti ad alte vibrazioni. I dati del settore li valutano costantemente come adatti a condizioni di vibrazioni severe, rendendoli la scelta ideale per il settore automobilistico, i macchinari industriali e le attrezzature per esterni.
Questo è il fattore più critico quando si selezionano queste noci:
| Condizione | Intervallo di temperatura |
|---|---|
| Funzionamento continuo | da –50°C a +100°C |
| Esposizione a breve termine/intermittente | Fino a +250°C (a seconda del tipo di nylon) |
Al di sopra dei +100°C, il nylon si ammorbidisce e perde la sua coppia di bloccaggio.
Al di sotto dei -50°C, il nylon diventa fragile e potrebbe rompersi durante l'installazione o in caso di impatto.
Suggerimento pratico: se la tua applicazione prevede temperature prolungate superiori a 100°C, prendi in considerazione dadi di bloccaggio interamente in metallo o varianti in nylon per alte temperature (consulta il tuo fornitore).
L'anello in nylon si deforma plasticamente alla prima installazione: la prima coppia è la più alta.
| Numero di usi | Coppia di bloccaggio residua tipica |
|---|---|
| 1a installazione | 100% (riferimento) |
| 2°-3° riutilizzo | ~70–85% |
| 5+ riutilizzi | Non consigliato per giunti critici |
Nelle applicazioni critiche per la sicurezza (ad esempio sistemi frenanti, sospensioni, apparecchiature di sollevamento), installare sempre un nuovo dado.
Puoi installarli con chiavi manuali, prese o utensili elettrici standard. Tuttavia:
Velocità massima consigliata: 150 giri/min quando si utilizzano driver pneumatici o elettrici. Velocità più elevate generano calore da attrito che può danneggiare l'inserto in nylon prima del completo inserimento.
| Materiale | Il meglio per l'ambiente | Gradi comuni |
|---|---|---|
| Acciaio al carbonio (zincato) | Condizioni generali interne/asciutte | Grado 8, 10B21 |
| Acciaio al carbonio (ossido nero) | Finitura estetica resistente all'olio leggero | Grado 8 |
| Acciaio inossidabile 304 (A2) | Umidità, lavaggio, sostanze chimiche leggere | A2‑70 |
| Acciaio inossidabile 316 (A4) | Marino, nebbia salina, prodotti chimici aggressivi | A4‑80 |
La zincatura con passivazione trivalente è la finitura economicamente più comune per uso industriale. Per ambienti esterni costieri o offshore, si consiglia vivamente l'acciaio inossidabile A4‑316.
Lo standard globale più riconosciuto per le ghiere con inserto in nylon è:
| Standard | Descrizione |
|---|---|
| DIN 985 | Dadi esagonali con inserto non metallico: tipo sottile |
| DIN 982 | Dadi esagonali con inserto non metallico: tipo spesso/a tutta altezza |
| ISO7040 | Dadi a coppia prevalente - inserto non metallico (metrico, grosso) |
| ISO10511 | Dadi a coppia prevalente - inserto non metallico (metrico, fine) |
Per i sistemi in pollici, ANSI/ASME B18.16.6 copre i controdadi con inserto in nylon nelle filettature UNC/UNF.
Suggerimento: verifica sempre i valori di coppia prevalenti in base allo standard pertinente per garantire la conformità ai requisiti di progettazione.
Ispeziona l'anello in nylon prima dell'installazione: deve essere privo di crepe, scheggiature o contaminazione da olio.
Avviare manualmente il dado per evitare la filettatura incrociata, che è più probabile a causa dell'interferenza.
Quando si utilizzano utensili elettrici, impostare la frizione per evitare una coppia eccessiva: la coppia prevalente si aggiunge alla coppia di serraggio finale, quindi l'impostazione dell'utensile dovrebbe tenerne conto.
Utilizza un lubrificante sulle filettature dei bulloni (se consentito): questo può ridurre l'usura, soprattutto con l'acciaio inossidabile, ma tieni presente che la lubrificazione potrebbe ridurre leggermente la coppia di bloccaggio effettiva.
Se il dado sembra allentato in modo anomalo durante le prime filettature, l'anello di nylon potrebbe essere usurato o difettoso: scartatelo.
| Industria/settore | Usi di esempio |
|---|---|
| Automobilistico | Supporti motore, staffe di scarico, collegamenti delle sospensioni, componenti della trasmissione |
| Macchinari industriali | Basi motore, flange pompe, coperchi riduttori, sistemi di trasporto |
| Attrezzature per l'edilizia | Punti di articolazione dell'escavatore, collegamenti della gru, bulloneria strutturale in acciaio |
| Macchine agricole | Accessori per trattori, lame per mietitrici, gruppi fresa |
| Produzione generale | Assemblaggi di elettrodomestici, mobili, quadri elettrici, unità HVAC |
| Fai da te/hobby | Biciclette, piatti tosaerba, ganci per rimorchio, attrezzature per officina domestica |
| Metodo | Resistenza alle vibrazioni | Riutilizzabile | Intervallo di temperatura | Costo |
|---|---|---|---|---|
| Dado con inserto in nylon | Eccellente | Limitato | da –50 a +100°C | Basso-moderato |
| Dado deformato interamente in metallo | Eccellente | 1–3 volte | da –200 a +600°C | Moderare |
| Frenafiletti chimico (ad es. Loctite) | Bene | No (riapplicare) | da –50 a +150°C | Basso (per utilizzo) |
| Dado a castello + coppiglia | Bene | SÌ | Illimitato | Basso |
| Rondella elastica | Povero | SÌ | Illimitato | Molto basso |
Sceglili quando:
Il tuo gruppo presenta vibrazioni da moderate a gravi.
Per l'80% delle applicazioni industriali e automobilistiche generiche, un controdado con inserto in nylon in acciaio al carbonio zincato conforme a DIN 985 offre il miglior equilibrio tra prestazioni, costi e disponibilità.
Controlla sempre:
Dimensioni e passo della filettatura (sistema metrico o pollici)
Classe di proprietà (ad esempio, 8, 10 o inossidabile)
Profilo della temperatura dell'ambiente operativo
Se avete bisogno di una versione sottile (DIN 985) o a tutta altezza (DIN 982) per la vostra lunghezza di serraggio
Usali correttamente e ti forniranno connessioni senza problemi e con manutenzione ridotta per anni.
